บทที่ 5 ระบบเครือข่าย

1. บทบาทของการสื่อสารข้อมูลและเครือข่ายคอมพิวเตอร์

เดิมมนุษย์พยายามเชื่อมต่อคอมพิวเตอร์กับคอมพิวเตอร์ โดยอาศัยระบบสื่อสารที่มีอยู่แล้ว เช่น โทรศัพท์ ดังนั้นการสื่อสารข้อมูลจึงอยู่ในขอบเขตที่จำกัด แต่ด้วยความต้องการที่จะให้คอมพิวเตอร์ทั่วโลกสามารถเชื่อมต่อถึงกันได้อย่างไร้ขีดจำกัด จึงได้มีการสร้างการเชื่อมต่อถึงกันเกิดขึ้น ซึ่งประโยชน์ของการสื่อสารข้อมูลผ่านเครือข่ายคอมพิวเตอร์ คือการจัดเก็บข้อมูลได้ง่ายและสื่อสารได้รวดเร็ว ความถูกต้องของข้อมูล ความเร็วของการทำงานและประหยัดต้นทุน

2. การสื่อสารข้อมูล

การสื่อสารข้อมูล คือ การโอนถ่าย หรือแลกเปลี่ยนข้อมูล ( Transmission) กันระหว่าง     ต้นทางและปลายทางโดยผ่านทางอุปกรณ์อิเลคทรอนิกส์หรือคอมพิวเตอร์ ระบบการสื่อสารข้อมูลอิเลคทรอนิกส์ต้องอาศัยอุปกรณ์หรือเครื่องมืออิเลคทรอนิกส์ช่วยในการโอนถ่ายหรือเคลื่อนย้ายข้อมูลรวมทั้งยังต้องอาศัยสื่อกลางในการนำข้อมูลจากต้นทางไปให้ยังปลายทางโดยอาศัยคอมพิวเตอร์ซอฟท์แวร์และโปรแกรมที่ใช้ควบคุมการไหลของข้อมูลและบุคลากรผู้ดำเนินงานจะช่วยในการปฏิบัติการณ์และจัดการในส่วนต่างๆ ทั้งหมด เพื่อให้การสื่อสารข้อมูลสำเร็จไปได้ด้วยดี

โดยองค์ประกอบหลักของระบบสื่อสารข้อมูลมีอยู่ 5 อย่างได้แก่ ผู้ส่ง(sender) ผู้รับ

(receiver) ข่าวสาร(message) สื่อกลาง(media) และโพรโทคอล(protocol)

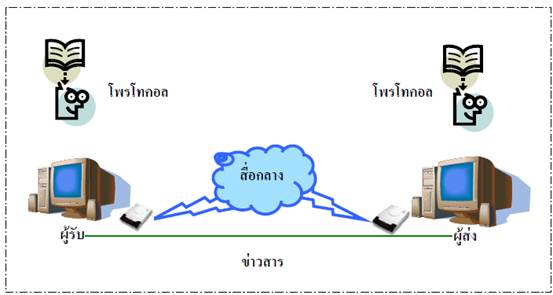

รูปแสดง องค์ประกอบของการสื่อสารข้อมูล

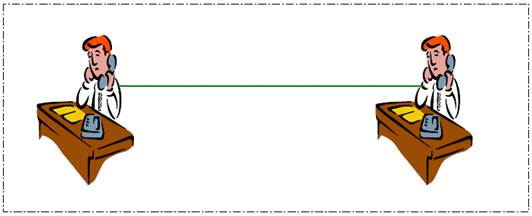

รูปแสดง การสื่อสารข้อมูลด้วยโทรศัพท์

2.1 วิธีการถ่ายโอนข้อมูล สามารถจำแนกได้ 2 แบบคือ

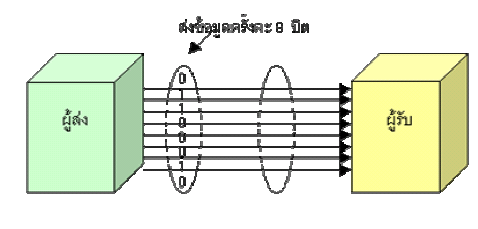

2.1.1 การถ่ายโอนข้อมูลแบบขนาน

เป็นการส่งข้อมูลครั้งละหลายบิตขนานกันไปบนสื่อนำข้อมูลที่มีหลายช่องสัญญาณ วิธีนี้จะเป็นวิธีการส่งข้อมูลที่เร็วกว่าการส่งข้อมูลแบบอนุกรม จากรูปเป็นการแสดงการสื่อสารข้อมูลระหว่างอุปกรณ์ 2 ตัว ที่มีการส่งข้อมูลแบบขนาน โดยส่งข้อมูลครั้งละ 8 บิตพร้อมกัน เป็นวิธีที่นิยมใช้กับการส่งข้อมูลระยะทางใกล้ และปกติ

ความยาวของสายไม่ควรยาวมากเกินไป เพราะ

อาจทำให้เกิดปัญหาสัญญาณสูญหายไปกับความ

ต้านทานของสาย

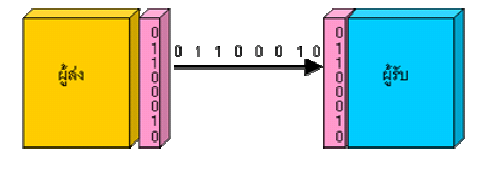

2.1.2 การถ่ายโอนข้อมูลแบบอนุกรม เป็นการส่งข้อมูลครั้งละ 1 บิต ไปบน

สัญญาณจนครบจำนวนข้อมูลที่มีอยู่ สามารถนำไปใช้กับ สื่อนำข้อมูลที่มีเพียง 1 ช่องสัญญาณได้ สื่อนำข้อมูลที่มี 1 ช่องสัญญาณนี้จะมีราคาถูกกว่าสื่อนำข้อมูลที่มีหลายช่องสัญญาณ และเนื่องจากการสื่อสารแบบอนุกรมมีการส่งข้อมูลได้ครั้งละ 1 บิตเท่านั้น การส่งข้อมูลประเภทนี้จึงช้ากว่าการส่งข้อมูลครั้งละหลายบิต

การติดต่อแบบแบบอนุกรมแบ่งตามรูปแบบการรับ-ส่งได้ 3 แบบคือ

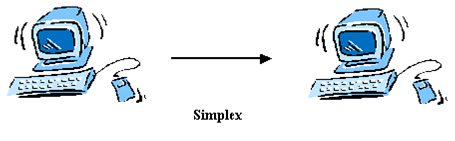

2.1.2.1 สื่อสารทางเดียว(Simplex)

เป็นการติดต่อทางเดียว เมื่ออุปกรณ์หนึ่งส่งข้อมูล อุปกรณ์อีกชุดจะต้องเป็นฝ่ายรับข้อมูลเสมอ ตัวอย่างการใช้งานเช่น ในระบบสนามบิน คอมพิวเตอร์แม่จะทำหน้าที่ติดตามเวลาขึ้นและลงของเครื่องบิน และส่งผลไปให้มอนิเตอร์ที่วางอยู่หลาย ๆ จุดให้ผู้โดยสารได้ทราบข่าวสาร คอมพิวเตอร์แม่ทำหน้าที่เป็นผู้ส่งข้อมูล มอนิเตอร์ต่าง ๆ ทำหน้าที่เป็นผู้รับข้อมูล ไม่มีการเปลี่ยนทิศทางของข้อมูล เป็นการส่งข้อมูลแบบทางเดียว

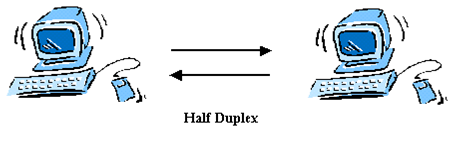

2.1.2.2 สื่อสารสองทางครึ่งอัตรา(half duplex)

เป็นการติดต่อกึ่งสองทาง เป็นการเปลี่ยนเส้นทางในการส่งข้อมูลได้ แต่คนละเวลากล่าวคือ ข้อมูลจะไหลไปในทิศทางเดียว ณ เวลาใด ๆ ตัวอย่างการใช้งานเช่น การติดต่อระหว่าง เทอร์มินัลกับคอมพิวเตอร์แม่ ผู้ใช้ที่เทอร์มินัลเคาะแป้นเพื่อสอบถามข้อมูลไปยังคอมพิวเตอร์แม่ ต้องใช้เวลาชั่วขณะคอมพิวเตอร์แม่จึงจะส่งข่าวสารกลับมาที่เทอร์มินัลนั้น ไม่ว่าจะเป็นเทอร์มินัลหรือคอมพิวเตอร์แม่ เมื่ออุปกรณ์ใดอุปกรณ์หนึ่งเป็นผู้ส่งข้อมูล อุปกรณ์ที่เหลือก็จะเป็นผู้รับข้อมูลในเวลาขณะนั้น

2.1.2.3 สื่อสารสองทางเต็มอัตรา(full duplex)

เป็นการติดต่อสองทาง คือเป็นผู้รับข้อมูลและผู้ส่งข้อมูลในเวลาเดียวกันได้ ตัวอย่างการใช้งานเช่น การติดต่อระหว่างเทอร์มินัลกับคอมพิวเตอร์แม่ บางชนิดที่ไม่ต้องใช้เวลารอสามารถโต้ตอบได้ทันที หรือการพูดคุยทางโทรศัพท์ เป็นต้น

3.สื่อกลางในการสื่อสารข้อมูล

3.1 สื่อกลางประเภทมีสาย

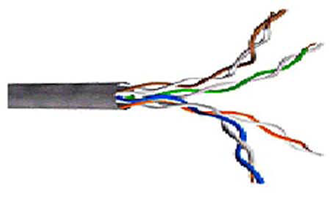

        3.1.1 สายคู่บิดเกลียว (Twisted pair Cable)

สายคู่บิดเกลียว เป็นสายที่มีราคาถูกที่สุด ประกอบด้วยสายทองแดง 2 เส้น แต่ละเส้นมีฉนวนหุ้มพันกันเป็นเกลียว สามารถลดการรบกวนจากสนามแม่เหล็กไฟฟ้าได้ แต่ไม่สามารถป้องกันการสูญเสียพลังงานจากการแผ่รังสีความร้อน ในขณะที่มีสัญญาณส่งผ่านสาย สายคู่บิดเกลียว 1 คู่ จะแทนการสื่อสารได้ 1 ช่องทางสื่อสาร (Channel) ในการใช้งานจริง เช่นสายโทรศัพท์จะเป็นสายรวมที่ประกอบด้วยสายคู่บิดเกลียว อยู่ภายในเป็นร้อย ๆ คู่ สายคู่บิดเกลียว 1 คู่ จะมีขนาดประมาณ 0.016-0.036 นิ้ว

สายคู่บิดเกลียว สามารถใช้ได้ทั้งการส่งสัญญาณข้อมูลแบบอนาล็อกและแบบดิจิตอล เนื่องจากสายคู่บิดเกลียว จะมี การสูญเสียสัญญาณขณะส่งสัญญาณ จึงจำเป็นต้องมี "เครื่องขยาย" (Amplifier) สัญญาณ สำหรับการส่งสัญญาณข้อมูลแบบอนาล็อก ในระยะทางไกล ๆ หรือทุก 5-6 กม. ส่วนการส่งสัญญาณข้อมูลแบบดิจิตอลต้องมี "เครื่องทบทวน" (Repeater) สัญญาณทุก ๆ ระยะ 2-3 กม. เพราะว่าแต่ละคู่ของสายคู่บิดเกลียว จะแทนการทำงาน 1 ช่องทาง และสามารถมีแบนด์วิดท์ได้กว้างถึง 250 กิโลเฮิรตซ์ ดังนั้นในการส่งข้อมูลไปพร้อมกันหลาย ๆ ช่องทางจำเป็นต้องอาศัยหลักการมัลติเพล็กซ์สัญญาณ เพื่อให้สัญญาณทั้งหมดสามารถส่งผ่านสายสื่อสารไปได้   พร้อม ๆกัน ในการมัลติเพล็กซ์แบบ FDM จะสามารถส่งสัญญาณข้อมูลได้ถึง 24 ช่องทาง ๆละ 74 กิโลเฮิรตซ์ ส่วนของอัตราเร็วสูงสุดในการส่งข้อมูลดิจิตอลผ่านของสายคู่บิดเกลียวสามารถมีได้ถึง 4 เมกะบิตต่อวินาที แต่ถ้าเป็นการส่งข้อมูลผ่านโมเด็ม จะส่งได้ด้วยอัตราเร็วสูงสุด 9,600 บิตต่อวินาที

สายโทรศัพท์ที่ใช้ในระบบการสื่อสารข้อมูล ผู้ขอใช้สายโทรศัพท์อาจทำได้ 2 วิธีคือ แบบเช่าสาย และแบบหมุนหมายเลข

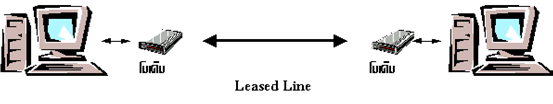

- แบบเช่าสาย (Leased Line) เป็นการต่อเชื่อมระหว่างผู้รับและผู้ส่งโดยตรง โดยผ่านการเช่าสายจากองค์การโทรศัพท์

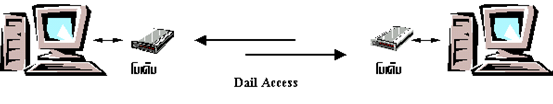

- แบบหมุนหมายเลข (Dail Access) เป็นการขอใช้

สายโทรศัพท์ธรรมดา เมื่อใดที่ต้องการใช้สายโทรศัพท์ ก็ใช้วิธีขอต่อสายโทรศัพท์แบบเดียวกับการใช้โทรศัพท์

ข้อได้เปรียบและเสียเปรียบของการใช้โทรศัพท์ทั้งสอง คือ

1. แบบเช่าสาย สามารถส่งข้อมูลได้ทุกขณะตามที่ต้องการ การส่งข้อมูลสามารถทำได้ รวดเร็วกว่าแบบหมุนหมายเลข

2. แบบหมุนหมายเลข จะต้องต่อผ่านระบบโทรศัพท์และแผงควบคุมโทรศัพท์ซึ่งก่อให้เกิดสัญญาณรบกวนมาก ทำให้การส่งข้อมูลเกิดความผิดพลาดได้ง่าย

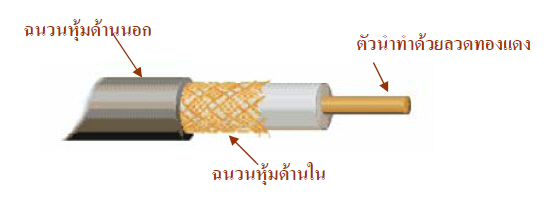

3.1.2 สายโคแอกเชียล (Coaxial Cable)

สายเคเบิลแบบโคแอกเชียลหรือเรียกสั้น ๆ ว่า "สายโคแอก" จะเป็นสายสื่อสารที่มีคุณภาพที่กว่าและราคาแพงกว่า สายคู่บิดเกลียว ส่วนของสายส่งข้อมูลจะอยู่ตรงกลางเป็นลวดทองแดงมีชั้นของตัวเหนี่ยวนำหุ้มอยู่ 2 ชั้น ชั้นในเป็นฟั่นเกลียวหรือชั้นแข็ง ชั้นนอกเป็นฟั่นเกลียว และคั่นระหว่างชั้นด้วยฉนวนหนา เปลือกชั้นนอกสุดเป็นฉนวน สายโคแอกสามารถม้วนโค้งงอได้ง่าย มี 2 แบบ คือ 75 โอมห์ และ 50โอมห์ ขนาดของสายมีตั้งแต่ 0.4 - 1.0 นิ้ว ชั้นตัวเหนี่ยวนำทำหน้าที่ป้องกันการสูญเสียพลังงานจากแผ่รังสี เปลือกฉนวนหนาทำให้สายโคแอก มีความคงทนสามารถฝังเดินสายใต้พื้นดินได้ นอกจากนั้นสายโคแอกยังช่วยป้องกัน "การสะท้อนกลับ" (Echo) ของเสียงได้อีกด้วยและลดการรบกวนจากภายนอกได้ดีเช่นกัน

สายโคแอกสามารถส่งสัญญาณได้ ทั้งในช่องทางแบบเบสแบนด์และแบบบรอดแบนด์  การส่งสัญญาณในเบสแบนด์สามารถทำได้เพียง 1 ช่องทางและเป็นแบบครึ่งดูเพล็กซ์ แต่ในส่วนของการส่งสัญญาณในบรอดแบนด์จะเป็นเช่นเดียวกับสายเคเบิลทีวี คือสามารถส่งได้พร้อมกันหลายช่องทางทั้งข้อมูลแบบดิจิตอลและแบบอนาล็อก สายโคแอกของเบสแบนด์สามารถส่งสัญญาณได้ไกลถึง 2 กม. ในขณะที่บรอดแบนด์ส่งได้ไกลกว่าถึง 6 เท่า โดยไม่ต้องเครื่องทบทวน หรือเครื่องขยายสัญญาณเลย ถ้าอาศัยหลักการมัลติเพล็กซ์สัญญาณแบบ FDM สายโคแอกสามารถมีช่องทาง (เสียง) ได้ถึง 10,000 ช่องทางในเวลาเดียวกัน อัตราเร็วในการส่งข้อมูลมีได้สูงถึง 50 เมกะบิตต่อวินาที หรือ 800 เมกะบิตต่อวินาที ถ้าใช้เครื่องทบทวนสัญญาณทุก ๆ 1.6 กม. ตัวอย่างการใช้สายโคแอกในการส่งสัญญาณข้อมูลที่ใช้กันมากในปัจจุบัน คือสายเคเบิลทีวี และสายโทรศัพท์ทางไกล (อนาล็อก) สายส่งข้อมูลในระบบเครือข่ายท้องถิ่น หรือ LAN(ดิจิตอล) หรือใช้ในการเชื่อมโยงสั้น ๆ ระหว่างอุปกรณ์อิเล็กทรอนิกส์

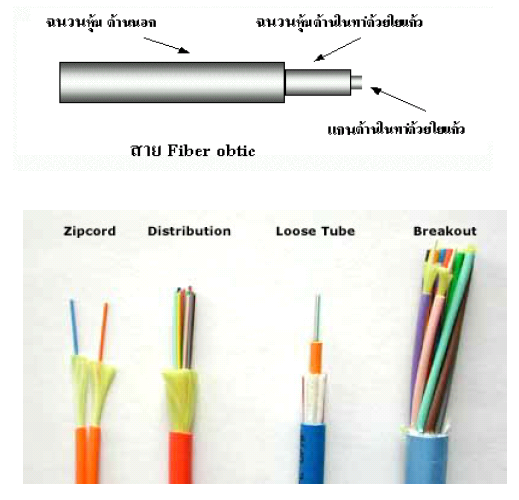

3.1.3 เส้นใยนำแสง หรือไฟเบอร์ออฟติกส์ (Fiber Optic Cable)

หลักการทั่วไปของการสื่อสารในสายไฟเบอร์ออปติกคือการเปลี่ยนสัญญาณ (ข้อมูล) ไฟฟ้าให้เป็นคลื่นแสงก่อน จากนั้นจึงส่งออกไปเป็นพัลส์ของแสงผ่านสายไฟเบอร์ออปติกสายไฟเบอร์ออปติกทำจากแก้วหรือพลาสติกสามารถส่งลำแสง ผ่านสายได้ทีละหลาย ๆ ลำแสงด้วยมุมที่ต่างกัน ลำแสงที่ส่งออกไปเป็นพัลส์นั้นจะสะท้อนกลับไปมาที่ผิวของสายชั้นในจนถึงปลายทาง

จากสัญญาณข้อมูลซึ่งอาจจะเป็นสัญญาณอนาล็อกหรือดิจิตอล จะผ่านอุปกรณ์ที่ทำหน้าที่มอดูเลตสัญญาณเสียก่อน จากนั้นจะส่งสัญญาณมอดูเลตผ่านตัวไดโอดซึ่งมี 2 ชนิดคือ LED ไดโอด (light Emitting Diode) และเลเซอร์ไดโอดหรือ ILD ไดโอด (Injection Leser Diode) ไดโอดจะมีหน้าที่เปลี่ยนสัญญาณมอดูเลตให้เป็นลำแสงเลเซอร์ซึ่งเป็นคลื่นแสงในย่านที่มองเห็นได้ หรือเป็นลำแสงในย่านอินฟราเรดซึ่งไม่สามารถมองเห็นได้ ความถี่ย่านอินฟราเรดที่ใช้จะอยู่ในช่วง 1014-1015 เฮิรตซ์ ลำแสงจะถูกส่งออกไปตามสายไฟเบอร์ออปติก เมื่อถึงปลายทางก็จะมีตัวโฟโต้ไดโอด (Photo Diode) ที่ทำหน้าที่รับลำแสงที่ถูกส่งมาเพื่อเปลี่ยนสัญญาณแสงให้กลับไปเป็นสัญญาณมอดูเลต ตามเดิม จากนั้นก็จะส่งสัญญาณผ่านเข้าอุปกรณ์ดีมอดูเลต เพื่อทำการดีมอดูเลตสัญญาณมอดูเลตให้เหลือแต่สัญญาณข้อมูลที่ต้องการ

สายไฟเบอร์ออปติกสามารถมีแบนด์วิดท์ (BW) ได้กว้างถึง 3 จิกะเฮิรตซ์ (1 จิกะ = 109) และมีอัตราเร็วในการส่งข้อมูลได้ถึง 1 จิกะบิตต่อวินาที ภายในระยะทาง 100 กม. โดยไม่ต้องการเครื่องทบทวนสัญญาณเลย สายไฟเบอร์ออปติกสามารถมีช่องทางสื่อสารได้มากถึง 20,000-60,000 ช่องทาง สำหรับการส่งข้อมูลในระยะทางไกล ๆ ไม่เกิน 10 กม. จะสามารถมีช่องทางได้มากถึง 100,000 ช่องทางทีเดียว

ความผิดพลาดในการส่งข้อมูลผ่านสายไฟเบอร์ออปติกนั้นมีน้อยมาก คือประมาณ 1 ใน 10 ล้านบิตต่อการส่ง 1,000 ครั้ง เท่านั้น ทั้งยังป้องกันการรบกวนจากสัญญาณภายนอกได้โดยสิ้นเชิง แม้ว่าการส่งข้อมูลผ่านทางสายไฟเบอร์ออปติก จะทำได้อย่างมีประสิทธิภาพยอดเยี่ยม และจำนวนมหาศาลดังกล่าวมาแล้วก็ตามแต่เราต้องคำนึงถึงปัญหาและความเหมาะสม บางประการอีกด้วย

􀂃 ราคา ทั้งสายไฟเบอร์ออปติกและอุปกรณ์ประกอบการทั้งหลายมีราคาสูงกว่าการส่งสัญญาณผ่านสายเคเบิลธรรมดามาก

􀂃 อุปกรณ์พิเศษสำหรับการเปลี่ยนสัญญาณไฟฟ้าให้เป็นคลื่นแสง และจากคลื่นแสงกลับมาเป็นสัญญาณไฟฟ้า และยังมีเครื่องทบทวนสัญญาณอีก อุปกรณ์ดังกล่าวเป็นเทคโนโลยี

สมัยใหม่ซึ่งมีความซับซ้อน และราคาแพงมาก

􀂃 เทคนิคในการติดตั้งระบบ เนื่องจากสายไฟเบอร์ออปติกมีความแข็งแต่เปราะจึงยากต่อการเดินสายไฟตามที่ต่าง ๆ ได้ตามที่ต้องการ อีกทั้งการเชื่อมต่อระหว่างสายก็ทำได้ยาก

มาก เพราะต้องระวังไม่ได้เกิดการหักเห

3.2 สื่อกลางประเภทไร้สาย ได้แก่ ไมโครเวฟ (Microwave) และดาวเทียม, การ

สื่อสารดาวเทียม (Stellit Transamination) การส่งสัญญาณข้อมูลไปกลับคลื่นไมโครเวฟเป็นการส่งสัญญาณข้อมูลแบบรับช่วงต่อๆ กันจากหอ (สถานี) ส่ง-รับสัญญาณหนึ่งไปยังอีกหอหนึ่ง แต่ละหอจะครอบคลุมพื้นที่รับสัญญาณประมาณ 30-50 กม. ระยะห่างของแต่ละหอคำนวณง่าย ๆ ได้จาก

                                                                สูตร d = 7.14 (1.33h)1/2 กม.

                                                                เมื่อ d = ระยะห่างระหว่างหอ h = ความสูงของหอ

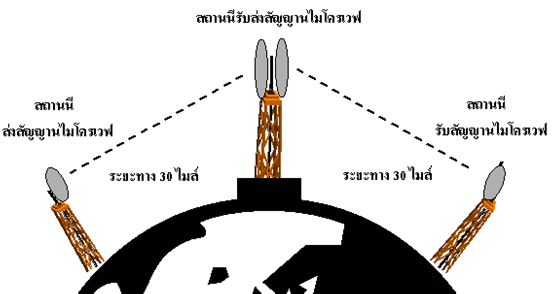

3.2.1 ไมโครเวฟ (Microwave)

การส่งสัญญาณข้อมูลไมโครเวฟมักใช้กันในกรณีที่การติดตั้งสายเคเบิลทำได้ไม่สะดวก เช่น ในเขตเมืองใหญ่ ๆ หรือในเขตที่ป่าเขา แต่ละสถานีไมโครเวฟจะติดตั้งจานส่ง-รับสัญญาณข้อมูล ซึ่งมีเส้นผ่าศูนย์กลางประมาณ 10 ฟุต สัญญาณไมโครเวฟเป็นคลื่นย่านความถี่สูง (2-10 จิกะเฮิรตซ์) เพื่อป้องกันการแทรกหรือรบกวนจากสัญญาณอื่น ๆ แต่สัญญาณอาจจะอ่อนลง หรือหักเหได้ในที่มีอากาศร้อนจัด พายุหรือฝนดังนั้นการติดตั้งจาน ส่ง-รับสัญญาณจึงต้องให้หันหน้าของจานตรงกัน และหอยิ่งสูงยิ่งส่งสัญญาณได้ไกล

ปัจจุบันมีการใช้การส่งสัญญาณข้อมูลทางไมโครเวฟกันอย่างแพร่หลาย สำหรับการสื่อสารข้อมูลในระยะทางไกล ๆ หรือระหว่างอาคาร โดยเฉพาะในกรณีที่ไม่สะดวกที่จะใช้สายไฟเบอร์ออปติก หรือการสื่อสารดาวเทียม อีกทั้งไมโครเวฟยังมีราคาถูกกว่า และติดตั้งได้ง่ายกว่า และสามารถส่งข้อมูลได้คราวละมาก ๆ ด้วย อย่างไรก็ตามปัจจัยสำคัญที่ทำให้สื่อกลางไมโครเวฟเป็นที่นิยม คือราคาที่ถูกกว่า

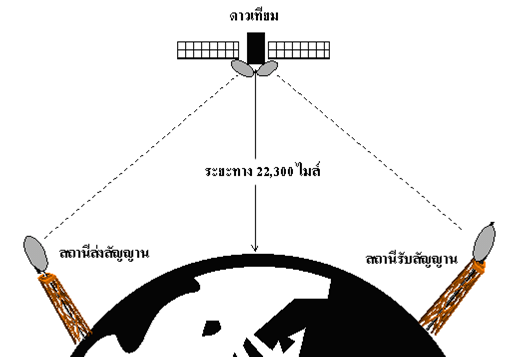

3.2.2 ดาวเทียม (Satellite)

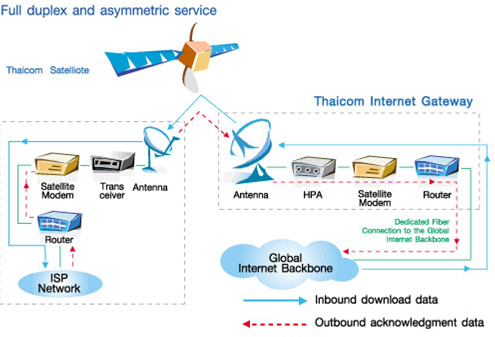

การสื่อสารด้วยดาวเทียม (Satellite Transmission) ที่จริงดาวเทียมก็คือสถานีไมโครเวฟลอยฟ้านั่นเอง ซึ่งทำหน้าที่ขยายและทบทวนสัญญาณข้อมูลรับและส่งสัญญาณข้อมูลกับสถานีดาวเทียมที่อยู่บนพื้นโลก สถานีดาวเทียมภาคพื้นจะทำการส่งสัญญาณข้อมูล ไปยังดาวเทียมซึ่งจะหมุนไปตามการหมุนของโลกซึ่งมีตำแหน่งคงที่เมื่อเทียมกับตำแหน่งบนพื้นโลก ดาวเทียมจะถูกส่งขึ้นไปให้ลอยอยู่สูงจากพื้นโลกประมาณ23,300 กม. เครื่องทบทวนสัญญาณของดาวเทียม (Transponder) จะรับสัญญาณข้อมูลจากสถานีภาคพื้นซึ่งมีกำลังอ่อนลงมากแล้วมาขยาย จากนั้นจะทำการทบทวนสัญญาณ และตรวจสอบตำแหน่งของสถานีปลายทาง แล้วจึงส่งสัญญาณข้อมูลไปด้วยความถี่ในอีกความถี่หนึ่งลงไปยังสถานีปลายทาง การส่งสัญญาณข้อมูลขึ้นไปยังดาวเทียมเรียกว่า "สัญญาณอัปลิงก์" (Up-link) และการส่งสัญญาณข้อมูลกลับลงมายังพื้นโลกเรียกว่า "สัญญาณ ดาวน์-ลิงก์(Down-link)

ลักษณะของการรับส่งสัญญาณข้อมูลอาจจะเป็นแบบจุดต่อจุด(Point-to-Point) หรือแบบแพร่สัญญาณ (Broadcast) สถานีดาวเทียม 1 ดวง สามารถมีเครื่องทบทวนสัญญาณดาวเทียมได้ถึง 25 เครื่อง และสามารถครอบคลุมพื้นที่การส่งสัญญาณได้ถึง 1 ใน 3 ของพื้นผิวโลก ดังนั้นถ้าจะส่งสัญญาณข้อมูลให้ได้รอบโลกสามารถทำได้โดยการส่งสัญญาณผ่านสถานีดาวเทียมเพียง 3 ดวงเท่านั้น

ระหว่างสถานีดาวเทียม 2 ดวง ที่ใช้ความถี่ของสัญญาณเท่ากันถ้าอยู่ใกล้กันเกินไปอาจจะทำให้เกิดการรบกวนสัญญาณซึ่งกันและกันได้ เพื่อหลีกเลี่ยงการรบกวน หรือชนกันของสัญญาณดาวเทียม จึงได้มีการกำหนดมาตรฐานระยะห่างของสถานีดาวเทียม และย่านความถี่ของสัญญาณดังนี้

ระยะห่างกัน 4 องศา (วัดมุมเทียงกับจุดศูนย์กลางของโลก)ให้ใช้ย่านความถี่ของสัญญาณ 4/6 จิกะเฮิรตซ์ หรือย่าน C แบนด์โดยมีแบนด์วิดท์ของสัญญาณอัป-ลิงก์เท่ากับ 5.925-6.425 จิกะเฮิรตซ์ และมีแบนด์วิดท์ของสัญญาณดาวน์-ลิงก์เท่ากับ 3.7-4.2 จิกะเฮิรตซ์

ระยะห่างกัน 3 องศา ให้ใช้ย่านความถี่ของสัญญาณ 12/14 จิกะเฮิรตซ์ หรือย่าน KU แบนด์ โดยมีแบนด์วิดท์ของสัญญาณอัป-ลิงก์เท่ากับ 14.0-14.5จิกะเฮิรตซ์ และมีแบนด์วิดท์ของสัญญาณดาวน์-ลิงก์เท่ากับ 11.7-12.2 จิกะเฮิรตซ์ นอกจากนี้สภาพอากาศ เช่น ฝนหรือพายุ ก็สามารถทำให้สัญญาณผิดเพี้ยนไปได้เช่นกัน

สำหรับการส่งสัญญาณข้อมูลนั้นในแต่ละเครื่องทบทวนสัญญาณจะมีแบนด์วิดท์ เท่ากับ 36 เมกะเฮิรตซ์ และมีอัตราเร็วการส่งข้อมูลสูงสุดเท่ากับ50 เมกะบิตต่อวินาที

ข้อเสีย ของการส่งสัญญาณข้อมูลทางดาวเทียมคือ สัญญาณข้อมูลสามารถถูกรบกวนจากสัญญาณภาคพื้นอื่น ๆ ได้ อีกทั้งยังมีเวลาประวิง (Delay Time)ในการส่งสัญญาณเนื่องจากระยะทางขึ้น-ลง ของสัญญาณ และที่สำคัญคือ มีราคาสูงในการลงทุนทำให้ค่าบริการสูงตามขึ้นมาเช่นกัน

4.เครือข่ายคอมพิวเตอร์

เครือข่ายคอมพิวเตอร์ คือการนำเอาคอมพิวเตอร์หลายๆ เครื่องมาต่อเชื่อมโยงให้มีการสื่อสารข้อมูลระหว่างกัน เหตุที่สำคัญคือไมโครคอมพิวเตอร์ได้รับการใช้งานอย่างแพร่หลาย จึงเกิดความต้องการที่จะเชื่อมต่อคอมพิวเตอร์เหล่านั้นถึงกับเพื่อเพิ่มขีดความสามารถของระบบให้สูงขึ้น เพิ่มการใช้งานด้านต่าง ๆ และลดต้นทุนระบบโดยรวมลง มีการแบ่งใช้งานอุปกรณ์และข้อมูลต่าง ๆ ตลอดจนสามารถทำงานร่วมกันได้ สิ่งสำคัญที่ทำให้ระบบข้อมูลมีขีดความสามารถเพิ่มขึ้น คือ การโอนย้ายข้อมูลระหว่างกัน และการเชื่อมต่อหรือการสื่อสาร การโอนย้ายข้อมูลหมายถึงการนำข้อมูลมาแบ่งกันใช้งาน หรือการนำข้อมูลไปใช้ประมวลผลในลักษณะแบ่งกันใช้ทรัพยากร เช่น แบ่งกันใช้ซีพียู แบ่งกันใช้ฮาร์ดดิสก์ แบ่งกันใช้โปรแกรม และแบ่งกันใช้อุปกรณ์อื่น ๆ ที่มีราคาแพงหรือไม่สามารถจัดหาให้ทุกคนได้ การเชื่อมต่อคอมพิวเตอร์เป็นเครือข่ายจึงเป็นการเพิ่มประสิทธิภาพการใช้งานให้กว้างขวางและมากขึ้นจากเดิม การเชื่อมต่อในความหมายของระบบเครือข่ายท้องถิ่น ไม่ได้จำกัดอยู่ที่การเชื่อมต่อระหว่างเครื่องไมโครคอมพิวเตอร์ แต่ยังรวมไปถึงการเชื่อมต่ออุปกรณ์รอบข้างเทคโนโลยีที่ก้าวหน้าทำให้การทำงานเฉพาะมีขอบเขตกว้างขวางยิ่งขึ้น มีการใช้เครื่องบริการแฟ้มข้อมูลเป็นที่เก็บรวบรวมแฟ้มข้อมูลต่างๆ มีการทำฐานข้อมูลกลาง มีหน่วยจัดการระบบสื่อสารหน่วยบริการใช้เครื่องพิมพ์ หน่วยบริการการใช้ซีดี หน่วยบริการปลายทาง และอุปกรณ์ประกอบสำหรับต่อเข้าในระบบเครือข่ายเพื่อจะทำงานเฉพาะเจาะจงอย่างใดอย่างหนึ่ง

ชนิดของเครือข่ายคอมพิวเตอร์ สามารถจำแนกตามระยะทางของการเชื่อมต่อระหว่างอุปกรณ์การสื่อสารได้เป็น 3 ประเภทดังนี้

1. Local area network (LAN) หรือเครือข่ายคอมพิวเตอร์แบบท้องถิ่นระยะทางการเชื่อมต่อประมาณไม่เกิน 10 กิโลเมตร มีความเร็วในการแลกเปลี่ยนข้อมูลสูงประมาณ 10-100 Mbps สื่อที่ใช้มักจะเป็นสื่อแบบสายสัญญาณ ส่วนใหญ่จะใช้ในองค์การสำนักงาน เช่น เครือข่ายภายในมหาวิทยาลัยหรือเครือข่าย ภายในบริษัท

2. Metropolitan area network (MAN) เป็นเครือข่ายคอมพิวเตอร์ขนาดใหญ่ ซึ่งอาจครอบคลุมพื้นที่ทั้งตำบลหรือทั้งอำเภอ เครือข่ายคอมพิวเตอร์ชนิดนี้เกิดจาก การเชื่อมต่อของเครือข่ายคอมพิวเตอร์แบบท้องถิ่นหลายๆเครือข่ายเข้าด้วยกัน

3. Wide area network (WAN) เป็นเครือข่ายคอมพิวเตอร์ขนาดใหญ่มากภายในเครือข่ายประกอบไปด้วย เครือข่ายแบบ LAN และ MAN พื้นที่ของเครือข่ายแบบWANสามารถครอบคลุมได้ทั้งประเทศ หรือทั่วโลก เครือข่ายอินเตอร์เน็ตที่ให้บริการครอบคลุมทั่วโลกก็เป็นเครือข่ายแบบ WAN เครือข่ายหนึ่งเช่นกัน

5.โพรโทคอล (protocol)

โพรโทคอล คือ ข้อกำหนดหรือข้อตกลงที่ใช้ควบคุมการสื่อสารข้อมูลในเครือข่าย ไม่ว่าจะเป็นการสื่อสารข้อมูลระหว่างเครื่องคอมพิวเตอร์หรือระหว่างคอมพิวเตอร์กับอุปกรณ์อื่นๆเครื่องคอมพิวเตอร์หรืออุปกรณ์เครือข่ายที่ใช้โพรโทคอลชนิดเดียวกันเท่านั้นจึงจะสามารถติดต่อและส่งข้อมูลระหว่างกันได้ โพรโทคอลมีลักษณะเช่นเดียวกับภาษาที่ใช้ในการสื่อสารของมนุษย์ที่ต้องใช้ภาษาเดียวกันจึงจะสามารถสื่อสารกันได้เข้าใจ

ในปี ค.ศ. 1977 องค์กร ISO (international Organization for Standard) ได้จัดตั้งคณะกรรมการขึ้นกลุ่มหนึ่ง เพื่อทำการศึกษาจัดรูปแบบมาตรฐาน และพัฒนาสถาปัตยกรรมเครือข่าย และใน ปี ค.ศ. 1983 องค์กร ISO ก็ได้ออกประกาศรูปแบบของสถาปัตยกรรมเครือข่ายมาตรฐานในชื่อของ "รูปแบบ OSI " (Open System Interconnection Model) เพื่อใช้เป็นรูปแบบมาตรฐานในการเชื่อมต่อระบบ คอมพิวเตอร์ อักษร "O" หรือ "Open" ก็ หมายถึงการที่คอมพิวเตอร์หรือระบบคอมพิวเตอร์หนึ่งสามารถ "เปิด" กว้างให้คอมพิวเตอร์หรือระบบคอมพิวเตอร์อื่นที่ใช้มาตรฐาน OSI เหมือนกันสามารถติดต่อไปมาหา สู่ระหว่างกันได้จุดมุ่งหมายของการกำหนดการแบ่งโครงสร้างของสถาปัตยกรรมเครือข่ายออกเป็นเลเยอร์ ๆและกำหนดหน้าที่การทำงานในแต่ละเลเยอร์ รวมถึงกำหนดรูปแบบการอินเตอร์เฟซระหว่างเลเยอร์ด้วย

การสื่อสารข้อมูลด้วยคอมพิวเตอร์จะประกอบด้วยฝ่ายผู้ส่งและผู้รับ และจะเริ่มด้วย ฝ่ายผู้ส่งต้องการส่งข้อมูลโดยผ่านชั้นมาตรฐาน 7 ชั้น เรียงลำดับดังนี้

1. ชั้นการประยุกต์ เป็นส่วนติดต่อระหว่างโปรแกรมประยุกต์ของเครือข่ายผู้ใช้ โดยคอมพิวเตอร์จะแปลงข้อมูลที่ได้รับจากผู้ใช้เข้าสู่ระบบ เช่น การเข้าใช้งานระบบคอมพิวเตอร์ที่อยู่ในเครือข่าย การถ่ายโอนข้อมูลและไปรษณีย์อิเล็กทรอนิกส์

2. ชั้นการนำเสนอข้อมูล จะแปลงข้อมูลที่ส่งมาให้อยู่ในรูปแบบที่โปรแกรมของเครื่องผู้รับเข้าใจ รวมทั้งการจัดรูปแบบและนำเสนอข้อมูลโดยกำหนดรูปแบบภาษา ชนิด และวิธีการเข้าถึงข้อมูลของเครื่องผู้ส่งให้เครื่องผู้รับเข้าใจ เช่นการนำเสนอผ่านเว็บการเข้ารหัสและถอดรหัสข้อมูล

3. ชั้นส่วนงาน ทำหน้าที่สร้างการติดต่อระหว่างเครื่องต้นทางและปลายทาง ตลอดจนดูแลการส่งข้อมูลระหว่างเครื่องทั้งสองให้ถูกต้องและมีประสิทธิภาพโดยกำหนดขอบเขตการรับ-ส่ง คือกำหนดจุดผู้รับและผู้ส่งโดยจะเพิ่มเติมรูปแบบการรับ-ส่ง ข้อมูลว่าเป็นแบบข้อมูลชุดเดียว หรือหลายชุดพร้อมๆ กัน เช่น โมดูล(module) ของการนำเสนอผ่านเว็บ

4. ชั้นขนส่ง เป็นชั้นของการตรวจสอบและควบคุมการส่งข้อมูลระหว่างเครื่องต้นทางและเครื่องปลายทางให้ถูกต้อง

5. ชั้นเครือข่าย ทำหน้าที่ควบคุมการส่งผ่านข้อมูลระหว่างต้นทางและปลายทางโดยผ่านจุดต่างๆ บนเครือข่ายให้เป็นไปตามเส้นทางที่กำหนด รวบรวมและแยกแยะข้อมูลเพื่อหาเส้นทางในการส่งข้อมูลที่เหมาะสม

6. ชั้นเชื่อมโยงข้อมูล ทำหน้าที่เสมือนเป็นผู้บริการส่งข้อมูล คือ ส่งข้อมูลผ่านทางสายส่งโดยมีกระบวนการตรวจสอบความผิดพลาดของข้อมูลอันเนื่องมาจากสัญญาณรบกวนที่เกิดในสายส่ง รวมทั้งมีการแก้ไขความผิดพลาดดังกล่าวด้วย เป็นชั้นที่ควบคุมความถูกต้องระหว่างการส่งข้อมูลระหว่างจุด(node) 2 จุดที่อยู่ติดกันในเครือข่าย

7. ชั้นกายภาพ ทำหน้าที่แปลงข้อมูลในรูปของสัญญาณดิจิทัลให้ผ่านตัวกลางแต่ละชนิดได้

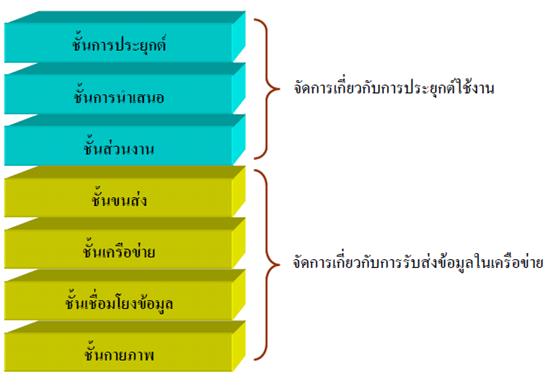

รูปแสดง มาตรฐานการจัดการระบบการเชื่อมต่อสื่อสารระหว่างระบบเปิด

6.รูปร่างเครือข่ายหรือโทโปโลยี (Network Topology)

คอมพิวเตอร์หรืออุปกรณ์รับ-ส่งข้อมูลที่ประกอบกันเป็นเครือข่าย มีการเชื่อมโยงถึงกันในรูปแบบต่างๆ ตามความเหมาะสม เทคโนโลยีการออกแบบเชื่อมโยงนี้เรียกว่า รูปร่างเครือข่าย(Network Topology) โทโปโลยีคือลักษณะทางกายภาพ (ภายนอก) ของเครือข่ายซึ่งก็หมายถึงลักษณะของการเชื่อมโยง สายสื่อสารเข้ากับอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ ภายในเครือข่ายเข้าด้วยกันนั่นเอง โทโปโลยีของเครือข่ายแต่ละแบบมีความเหมาะสมในการใช้งานแตกต่างกัน จึงมีความจำเป็นที่เราจะต้องทำการศึกษาลักษณะคุณ สมบัติ ข้อดีและข้อเสียของโทโปโลยีแต่ละแบบ เพื่อนำไปใช้ในการออกแบบพิจารณาเครือข่ายให้เหมาะสมกับ การใช้งาน

ปัญหาของการเชื่อมต่อคอมพิวเตอร์ หรืออุปกรณ์ของสถานีปลายทางหลายๆ สถานีคือจำนวนสายที่ใช้เชื่อมโยงระหว่างสถานีเพิ่มมากขึ้น และระบบการสลับสายเพื่อโยงข้อมูลถึงกันในการสื่อสารระหว่างสถานี ถ้ามีการเพิ่มสถานีมากขึ้นค่าใช้จ่ายในการเดินสายก็มากตามไปด้วย และในขณะที่สถานีหนึ่งสื่อสารกับสถานีหนึ่งก็จะถือครองการใช้สายเชื่อมโยงระหว่างสถานีนั้น ทำให้การใช้สายเชื่อมโยงไม่เต็มประสิทธิภาพ

รูปร่างเครือข่ายมีหลายรูปแบบ แต่ละรูปแบบจะมีลักษณะการเชื่อมต่อแตกต่างกันโดยบางรูปแบบมีการเชื่อมต่อแบบจุดต่อจุด(point-to-point) และบางรูปแบบมีลักษณะการเชื่อมต่อแบบหลายจุด(multipoint)

การเชื่อมต่อแบบจุดต่อจุดเป็นการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารสองเครื่อง โดยใช้สื่อกลางหรือช่องทางในการสื่อสารช่องทางเดียวเป็นการจองสายในการส่งข้อมูลระหว่างกันโดยไม่มีการใช้งานสื่อกลางนั้นร่วมกับอุปกรณ์ชิ้นอื่นๆ การเชื่อมต่อลักษณะนี้เป็นการเชื่อมต่อที่ทำให้สิ้นเปลืองช่องทางการสื่อสาร จึงมีการเชื่อมต่ออีกลักษณะหนึ่งเรียกว่าการเชื่อมต่อแบบหลายจุด ซึ่งเป็นการใช้งานช่องทางการสื่อสารเต็มประสิทธิภาพมากขึ้น โดยการเชื่อมต่อลักษณะนี้จะใช้ช่องทางการสื่อสารหนึ่งช่องทางเชื่อมต่อเข้ากับเครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารหลายชิ้น โดยมีจุดเชื่อมแยกออกมาจากสายหลัก ดังต่อไปนี้

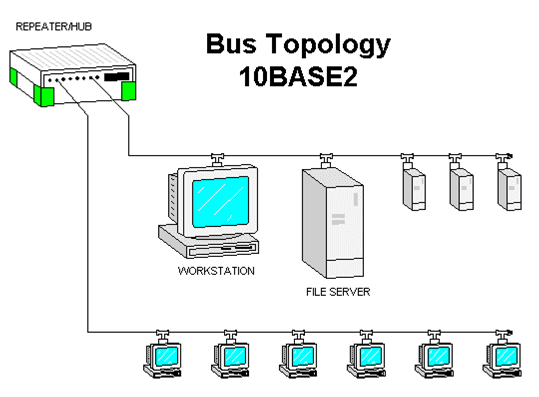

6.1 โทโปโลยีแบบ BUS ในระบบเครือข่าย โทโปโลยีแบบ BUS นับว่าเป็นโทโปโลยีที่ได้รับความนิยมใช้กันมากในอดีต โดยในปัจจุบันจะมีโทโปโลยีแบบ STAR มาแทนที่ลักษณะการทำงานของเครือข่ายโทโปโลยีแบบ BUS คืออุปกรณ์ทุกชิ้นในโหมดในเครือข่ายจะเชื่อมต่อกับ สายสื่อสารหลัก ที่เรียกว่า "บัส" (BUS) เมื่อโหนดหนึ่งต้องการจะส่งข้อมูลไปยังอีกโหนดหนึ่งภายในเครือข่าย ข้อมูลจากโหนดผู้ส่งจะถูกส่งเข้าสู่สายบัสในรูปแบบของแพ็กเกจ ซึ่งแต่ละแพ็กเกจจะประกอบด้วยตำแหน่งของผู้ส่งและผู้รับ และข้อมูล การ สื่อสารภายในบัสจะแป้นแบบ 2 ทิศทางแยกไปยังปลายทั้ง 2 ด้านของบัส โดยตรงปลายทั้ง 2 ด้านของบัสจะมี เทอร์มิเนเตอร์(Terminator) ทำหน้าที่ดูดกลืนสัญญาณ เพื่อป้องกันไม่ให้สัญญาณข้อมูลนั้นสะท้อนกลับเข้ามา ยังบัสอีก เป็นการป้องกันการชนของสัญญาณข้อมูลอื่นที่เดินทางอยู่ใน BUS สัญญาณข้อมูลจากโหนดผู้ส่งเมื่อ เข้าสู่บัสจะไหลผ่านยังปลายทั้ง 2 ข้างของบัส แต่ละโหนดที่เชื่อมต่อเข้ากับบัสจะคอยตรวจดูว่าตำแหน่งปลาย ทางที่มากับแพ็กเกจข้อมูลนั้นตรงกับตำแหน่งของตนหรือไม่ ถ้าใช่ก็จะรับข้อมูลนั้นเข้ามาสู่โหนดตน แต่ถ้าไม่ ใช่ก็จะปล่อยให้สัญญาณข้อมูลผ่านไป จะเห็นได้ว่าทุก ๆ โหนดภายในเครือข่ายแบบ BUS นั้นสามารถรับรู้สัญญาณข้อมูลได้ แต่จะมีเพียงโหนดปลายทางเพียงโหนดเดียวเท่านั้นที่จะรับข้อมูลนั้นไปได้การควบคุมการสื่อสารภายในเครือข่ายแบบ BUS มี 2 แบบคือแบบ

􀂃 ควบคุมด้วยศูนย์กลาง (Centralized) ซึ่งจะมีโหนดหนึ่งที่ทำหน้าที่เป็นศูนย์กลางควบคุมการ สื่อสารภายในเครือข่ายซึ่งส่วนใหญ่จะ เป็นไฟล์เซิร์ฟเวอร์

􀂃 ควบคุมแบบกระจาย (Distributed) ทุก ๆ โหนดภายในเครือข่ายจะมีสิทธิ ในการควบคุมการ สื่อสารแทนที่จะเป็นศูนย์กลางควบคุมเพียงโหนดเดียว ซึ่งโดยทั่วไปคู่โหนดที่กำลังทำการ สื่อสารส่ง-รับข้อมูล กันอยู่จะเป็นผู้ควบคุมการสื่อสารในเวลานั้น

ข้อเสีย อย่างหนึ่งของเครือข่ายแบบ BUS คือการไหลของข้อมูลที่เป็น 2 ทิศทางทำให้ระบุจุดที่ เกิดความเสียหายในบัสยาก และโหนดที่ถัดต่อไปจากจุดที่เกิดความเสียหายจนถึงปลายของบัสจะไม่สามารถทำ การสื่อสารข้อมูลได้ แต่โหนดที่อยู่ก่อนหน้าจุดเสียหายจะยังคงสื่อสารข้อมูลได้

ตัวอย่างของเครือข่าย LAN ที่ใช้โทโปโลยีแบบ BUS ในการเชื่อมโยงการสื่อสาร

ก็ได้แก่ Ethernet LAN เป็นต้น

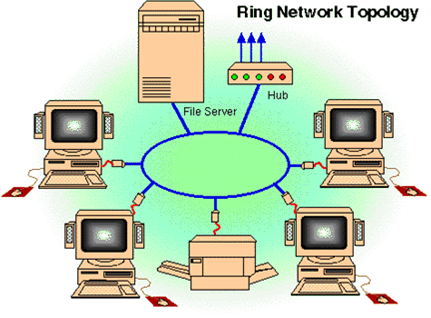

6.2 โทโปโลยีแบบ RING เหตุที่เรียกการสื่อสารแบบนี้ว่าเป็นแบบ RING เพราะข่าวสารที่ส่งผ่านไปในเครือข่ายจะไหลวนอยู่ ในเครือข่ายไปในทิศทางเดียวเหมือนวงแหวนหรือ RING นั่นเอง โดยไม่มีจุดปลาย หรือ เทอร์มิเนเตอร์แบบ BUS ในแต่ละโหนดจะมีรีพีตเตอร์ประจำโหนด 1 เครื่อง ซึ่งจะทำหน้าที่เพิ่มเติมข่าวสารที่จำเป็นต่อการสื่อสาร ในส่วนหัวของแพ็กเกจ ข้อมูลสำหรับการส่งข้อมูลออกจากโหนด และมีหน้าที่รับแพ็กเกจข้อมูลที่ไหลผ่านมา จากสายสื่อสารเพื่อตรวจสอบว่าเป็นข้อมูลที่ส่งมาให้โหนดตนหรือไม่ ถ้าใช่ก็จะคัดลอกข้อมูลทั้งหมดนั้นส่งต่อไป ให้กับโหนดของตน แต่ถ้าไม่ใช่ก็จะปล่อยข้อมูลนั้นไปยังรีพีตเตอร์ของโหนดถัดไป

ข้อดี ของเครือข่ายแบบ RING คือผู้ส่งสามารถรับส่งข้อมูลไปยังผู้รับได้หลาย ๆโหนดพร้อมกัน โดยกำหนดตำแหน่งปลายทางเหล่านั้นลงในส่วนหัวของแพ็กเกจข้อมูลรีพีตเตอร์ของแต่ละโหนดจะทำการตรวจ สอบเองว่ามีข้อมูลส่งมาให้ที่โหนดตนเองหรือไม่ การส่งผ่านข้อมูลใน เครือข่ายแบบ RING จะเป็นไปในทิศทาง เดียวจากโหนดสู่โหนด จึงไม่มีการชนกันของสัญญาณข้อมูล

ข้อเสีย คือถ้ามีโหนดใดโหนดหนึ่งในเครือข่ายเสียหาย ข้อมูลจะไม่สามารถส่งผ่านไปยังโหนด ต่อไปได้ และจะทำให้เครือข่ายทั้งเครือข่ายขาดการติดต่อสื่อสารได้ ข้อเสียอีกอย่างหนึ่งคือขณะที่ข้อมูลถูกส่ง ผ่านแต่ละโหนด เวลาส่วนหนึ่งจะสูญเสียไปกับทุก ๆ รีพีตเตอร์จะต้องทำการคัดลอกข้อมูล และตรวจสอบ ตำแหน่งปลายทางของข้อมุล อีกทั้งการติดตั้งเครือข่ายแบบ Ring ก็ทำได้ยากกว่าแบบ BUS และใช้สาย สื่อสารมากกว่า ตัวอย่างของเครือข่าย LAN ที่ใช้โทโปโลยีแบบ Ring ได้แก่ Token-Ring LAN เป็นต้น

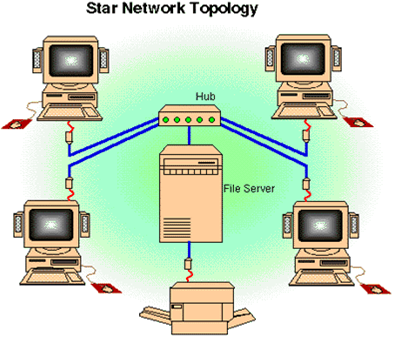

6.3 โทโปโลยีแบบ STAR จากการเชื่อมโยงติดต่อสื่อสารที่มีลักษณะคล้ายกับรูปดาว(STAR) หลายแฉกดังรูป โดยมีศูนย์กลางของดาว หรือฮับเป็นจุดผ่านการติดต่อกันระหว่างทุกโหนดในเครือข่าย ศูนย์กลางจึงมีหน้าที่เป็นศูนย์ ควบคุมเส้นทางการสื่อสารทั้งหมดทั้งภายในและภายนอกเครือข่าย นอกจากนี้ศูนย์กลางยังทำหน้าที่เป็น ศูนย์กลางข้อมูลอีกด้วย โดยเชื่อมต่อเข้ากับไฟล์เซิร์ฟเวอร์อีกที

การสื่อสารภายในเครือข่ายแบบ STAR จะเป็นแบบ 2 ทิศทางโดยอนุญาตให้มีเพียงโหนดเดียวเท่านั้นที่สามารถส่งข้อมูลเข้าสู่เครือข่ายในเวลาเดียวกัน เพื่อป้องกันการชนกันของสัญญาณข้อมูล (แต่ในอุปกรณ์รุ่นใหม่สามารถทำการสลับการทำงานและยอมให้ทำงานได้พร้อมกันคือ Switch HUB) โทโปโลยีแบบ STAR เป็นที่นิยมใช้กันมากที่สุดในปัจจุบันเพราะติดตั้งง่ายและดูแลรักษาง่าย หากมีโหนดใดเกิดความเสียหายก็ตรวจสอบได้ง่าย และศูนย์กลางสามารถตัดโหนดนั้นออกจากการสื่อสารในเครือข่ายได้

ข้อเสีย ของเครือข่ายแบบ STAR คือเครื่องคอมพิวเตอร์ที่ทำหน้าที่เป็นศูนย์กลางมีราคาแพงและถ้าศูนย์กลางถูกปิดหรือHUB ถูกปิดก็จะทำให้เครือข่ายทำงานไม่ได้เลย

7.อุปกรณ์เครือข่าย

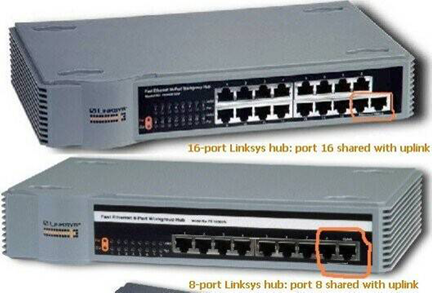

7.1 ฮับ (Hub) เป็นอุปกรณ์ที่รวมสัญญาณที่มาจากอุปกรณ์รับส่งหลายๆ สถานีเข้าด้วยกัน ฮับเปรียบเสมือนเป็นบัสที่รวมอยู่ที่จุดเดียวกัน ฮับที่ใช้งานอยู่ภายใต้มาตรฐานการรับส่งแบบอีเทอร์เน็ต หรือ IEEE802.3 ข้อมูลที่รับส่งผ่านฮับจากเครื่องหนึ่งจะกระจายไปยังทุกสถานีที่ติดต่อยู่บนฮับนั้น ดังนั้นทุกสถานีจะรับสัญญาณข้อมูลที่กระจายมาได้ทั้งหมด แต่จะเลือกคัดลอกเฉพาะข้อมูลที่ส่งมาถึงตนเท่านั้น การตรวจสอบข้อมูลจึงต้องดูที่แอดเดรส(address) ที่กำกับมาในกลุ่มของข้อมูลหรือแพ็กเก็ต

7.2 สวิตช์ (Switch) สวิตช์เป็นอุปกรณ์รวมสัญญาณที่มาจากอุปกรณ์รับส่งหลายสถานีเช่นเดียวกับฮับ แต่มีข้อแตกต่างจากฮับ คือ การรับส่งข้อมูลจากสถานีหรืออุปกรณ์ตัวหนึ่ง จะไม่กระจายไปยังทุกสถานีเหมือนฮับ ทั้งนี้เพราะสวิตช์จะรับกลุ่มข้อมูลหรือแพ็กเก็ตมาตรวจสอบก่อน แล้วดูว่าแอดเดรสของสถานีหลายทางไปที่ใด สวิตช์จะลดปัญหาการชนกันของข้อมูลเพราะไม่ต้องกระจายข้อมูลไปทุกสถานี และยังมีข้อดีในเรื่องการป้องกันการดักจับข้อมูลที่กระจายไปในเครือข่าย

7.3 อุปกรณ์จัดเส้นทาง (Router) ในการเชื่อมโยงเครือข่ายคอมพิวเตอร์จะต้องมีการเชื่อมโยงหลายๆ เครือข่าย หรืออุปกรณ์หลายอย่างเข้าด้วยกัน ดังนั้นจึงมีเส้นทางการเข้าออกของข้อมูลได้หลายเส้นทาง และแต่ละเส้นทางอาจใช้เทคโนโลยีเครือข่ายที่ต่างกัน อุปกรณ์จัดเส้นทางจะทำหน้าที่หาเส้นทางที่เหมาะสมเพื่อให้การส่งข้อมูลเป็นไปอย่างมีประสิทธิภาพ

การที่อุปกรณ์จัดหาเส้นทางเลือกเส้นทางได้ถูกต้องเพราะแต่ละสถานีภายในเครือข่ายมีแอดเดรสกำกับ อุปกรณ์จัดเส้นทางต้องรับรู้ตำแหน่งและสามารถนำข้อมูลออกทางเส้นทางได้ถูกต้องตามตำแหน่งแอดเดรสที่กำกับอยู่ในเส้นทางนั้น

7.4 การ์ดเชื่อมต่อเครือข่าย (Network Interface Card :NIC) หมายถึง แผงวงจรสำหรับ ใช้ในการเชื่อมต่อสายสัญญาณของเครือข่าย ติดตั้งไว้ในเครื่องคอมพิวเตอร์ที่เป็นเครื่องแม่ข่าย และเครื่องที่เป็นลูกข่าย หน้าที่ของการ์ดนี้คือแปลงสัญญาณจากคอมพิวเตอร์ส่งผ่านไปตามสายสัญญาณ ทำให้คอมพิวเตอร์ในเครือข่ายแลกเปลี่ยนข้อมูลข่าวสารกันได้

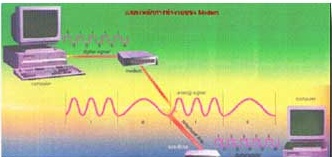

7.5 โมเด็ม ( Modem : Modulator Demodulator) หมายถึง อุปกรณ์สำหรับการแปลงสัญญาณดิจิตอล (Digital) จากคอมพิวเตอร์ด้านผู้ส่ง เพื่อส่งไปตามสายสัญญาณข้อมูลแบบอนาลอก(Analog) เมื่อถึงคอมพิวเตอร์ด้านผู้รับ โมเด็มก็จะทำหน้าที่แปลงสัญญาณอนาลอก ให้เป็นดิจิตอลนำเข้าสู่เครื่องคอมพิวเตอร์ เพื่อทำการประมวลผล โดยปกติจะใช้โมเด็มกับระบบเครือข่ายระยะไกล โดยการใชสายโทรศัพท์เป็นสื่อกลาง เช่น เครือข่ายอินเทอร์เน็ต เป็นต้น
